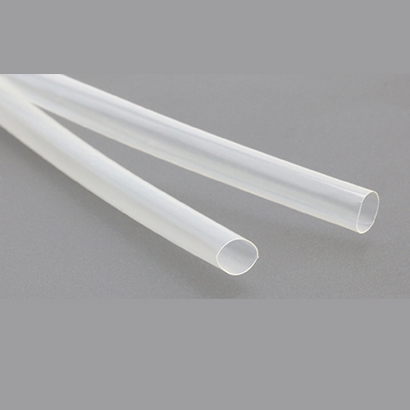

l 執行標準：滿足SAE-ASM-DTL-23053/18 Class 2
l 熱縮倍率：2:1
l 起始收縮溫度：≥+100℃
l 完全收縮溫度：≥+135℃
l 使用溫度：-55℃~+150℃
l 高柔軟性、不打折、極佳的透明度、質輕
l 環保標準：RoHS、REACH
l 標準顏色：透明（其它顏色可定做）
性能 | 指標 | 試驗方法 | |
物理性能 | 尺寸 | 根據客戶需求 | ASTM D 2671 |
縱向長度變化 | -10%~+5% | ASTM D 2671 | |
拉伸強度 | ≥24.1 MPa | ASTM D 2671 | |
斷裂伸長率 | ≥300% | ASTM D 2671 | |
偏壁率 | ≤40% | AMS-DTL-23053 | |
正割模量 | ≥172 MPa | ASTM D 2671 | |
密度 | ≤1.9 g/cm3 | ASTM D 2671 | |
低溫柔性 | 無裂紋 | AMS-DTL-23053(-55℃×4h) | |
熱沖擊 | 無滴落、無流動、無裂紋 | ASTM D 2671(250℃×4h) | |
熱老化后拉伸強度 | ≥19.1 MPa | ASTM D 2671(225℃×168h) | |
熱老化后斷裂伸長率 | ≥200% | ASTM D 2671(225℃×168h) | |
透明度穩定性 | 可辨識內部標識 | AMS-DTL-23053(200℃×24h) | |
電絕緣性能 | 介電強度 | ≥15.7kV/mm | ASTM D 2671 |
體積電阻率 | ≥1012Ω·cm | ASTM D 2671 | |
化學性能 | 銅腐蝕 | 無腐蝕 | ASTM D 2671(160℃×16h) |
阻燃 | 60s內自熄，紙旗燒毀程度低于25% | UL224 VW-1， ASTM D 2671 C法 | |
吸水率 | ≤0.5% | ISO 846 B法, 23℃×24h | |
耐霉菌后拉伸強度 | ≥24.1 MPa | ASTM D 2671 | |
耐霉菌后斷裂伸長率 | ≥300% | ASTM D 2671 | |
耐霉菌后介電強度 | ≥15.7kV/mm | ASTM D 2671 | |
耐化學試劑后拉伸強度 | ≥13.8 MPa | ASTM D 2671 | |
耐化學試劑后斷裂伸長率 | ≥200% | ASTM D 2671 | |
耐化學試劑后介電強度 | ≥15.7kV/mm | ASTM D 2671 |
規格 | 供貨內徑 (mm) | 全縮后尺寸 (mm) | ||
英制 | 公制 | 內徑 | 單層壁厚 | |
3/64 | Φ1.2 | ≥1.2 | ≤0.6 | 0.25±0.05 |
1/16 | Φ1.6 | ≥1.6 | ≤0.8 | 0.25±0.05 |
3/32 | Φ2.4 | ≥2.4 | ≤1.2 | 0.25±0.05 |
1/8 | Φ3.2 | ≥3.2 | ≤1.6 | 0.25±0.05 |
3/16 | Φ4.8 | ≥4.8 | ≤2.4 | 0.25±0.05 |
1/4 | Φ6.4 | ≥6.4 | ≤3.2 | 0.30±0.08 |
3/8 | Φ9.5 | ≥9.5 | ≤4.8 | 0.30±0.08 |
1/2 | Φ12.7 | ≥12.7 | ≤6.4 | 0.30±0.08 |
3/4 | Φ19.1 | ≥19.1 | ≤9.5 | 0.43±0.08 |
1 | Φ25.4 | ≥25.4 | ≤12.7 | 0.48±0.08 |
