產品簡介:

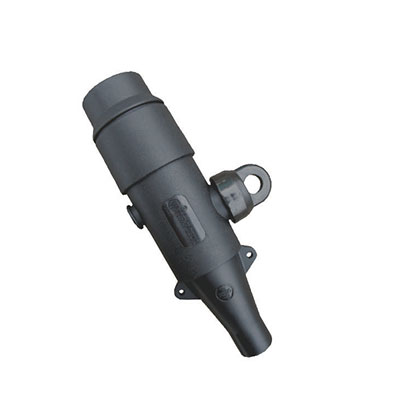

WEZC24(15)-250直型插頭適用于24kV和15kV電氣系統，持續額定電流250A的電氣系統，用于歐式環網柜的250A出線或采用歐式環網柜的組合式變壓器引出線專用電纜終端頭。適用電纜截面積:35-120mm2 。
產品接口符合標準EN50180-50181中A型套管設計。
產品特點：
為全絕緣、全密封、全屏蔽產品，緊壓裝置保證了其使用的可靠性，相對于其它配置，結構尺寸更緊湊。
測試點可安裝帶電顯示器或故障指示器，以便顯示設備帶電狀態和故障狀態。
額定電壓 | 15kV | 24kV |
額定電流 | 250A | 250A |
適用套管類型 | A型 | A型 |
工頻耐壓（AC） | 39kV/5min | 54kV/5min |
局部放電 | 15kV，≤10pC | 20kV，≤10pC |
沖擊電壓（正負極性各10次） | 95kV | 125kV |
過載電流（最長8小時） | 300A | 300A |
屏蔽電阻 | ≤5000Ω | ≤5000Ω |
適用電纜截面 | 35-120mm2 | 35-120mm2 |
注：該產品滿足IEC 60502.4 及GB/T 12706.4 要求。
主要配件：插頭外套 ，密封管 導電桿 壓片 異型螺栓和蝶形螺母硅脂膏 清潔紙
