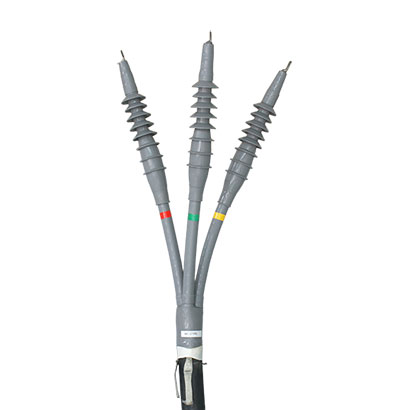

35kV全冷縮電纜終端，采用進口液態硅橡膠為原料，保證電纜終端優良的絕緣性能和高彈性，安裝后始終保持對電纜本體恒定的徑向壓力，與電纜本體同“呼吸”。
產品特點 | |||
號 | 名稱 | 冷縮電纜終端 | |
1 | 型號 | 50-630mm2 | |
2 | 標稱電壓(kV)： | 26/35 | |
3 | 允許最高持續運行電壓(kV)： | 40.5 | |
4 | 耐受沖擊電壓(kV): | 250 | |
5 | 導體額定溫度 | 與電纜一致 | |
6 | 正常運行溫度(℃) | 90 | |
7 | 短路時溫度(℃) | 250 | |
8 | 傳輸容量 | 與電纜一致 | |
9 | 短路容量 | 與電纜一致 | |
10 | 爬電比距 | 大于3.1cm/kV | |
11 | 與設備連接執行標準 | GB/T 14315 | |
12 | 高度（長度） | 戶內460mm，戶外520mm | |
13 | 接地部分允許通過的短路電流 | 不小于所選配的電纜 | |
14 | 重量(kg/個) | 單芯2.55kg/套 | |
序號 | 名稱 | 規格型號 |
1 | 全冷三芯戶內終端 | 26/35kVWLN-3/1 50-95mm2 |
2 | 26/35kVWLN-3/2 120-240mm2 | |
3 | 26/35kVWLN-3/3 300-400mm2 | |
4 | 26/35kVWLN-3/4 500mm2 |
序號 | 名稱 | 規格型號 |
1 | 全冷三芯戶外終端 | 26/35kVWLW-3/1 50-95mm2 |
2 | 26/35kVWLW-3/2 120-240mm2 | |
3 | 26/35kVWLW-3/3 300-400mm2 | |
4 | 26/35kVWLW-3/4 500mm2 |
