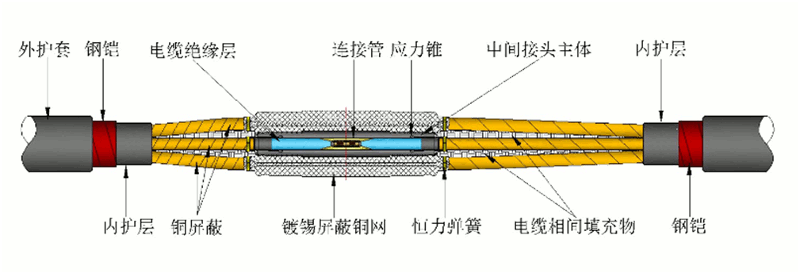

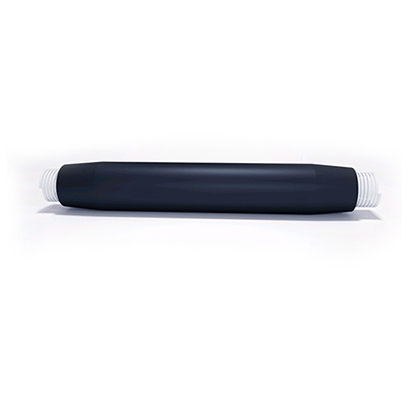

防水中間接頭外部在中間接頭主體層、內護層、外護層分別設置阻水結構層，實現整體徑向阻水；在不同界面連接處，輔以高粘性阻水材料，加強軸向防水。 防水中間接頭內部采用高效阻水材料及線芯阻水工藝，材料從形性、蠕變性、粘接性?xún)?yōu)越，在線芯進水前提下，內部防水材料可隨水體積而變化保證防水性能，阻水性能不隨時間、運行溫度而改變。
內部防水結構由導電材料、應力控制材料、絕緣材料復合而成。其中，導電材料電導率高，與金屬、PE粘接好，不吸水，從形性好，不硬化，其功能在于恢復導體內半導電層，實現導體屏蔽斷口處長效阻水，防止電纜線芯中的水溢出。應力控制材料性能穩定，與金屬、PE粘接好，其功能在于均勻電場分布，控制內半導電層表面電應力。絕緣材料介電常數與電纜絕緣相近，與PE、SR粘接好，其功能在于增強中間連接處絕緣性能，削弱界面效應，恢復接頭內部阻水。
防水中間接頭具有中間接頭位置內外雙向阻水、電氣性能優越、安裝方便等特點。
| 序號 | 試驗項目 | 標準要求 |
|---|---|---|
| 1 | 試驗程序 | |
| 1.1 | 交流耐壓試驗（39kV，5min） | 不擊穿 |
| 1.2 | 交流耐壓試驗（55kV，5min） | 不擊穿 |
| 1.3 | 局部放電試驗（15KV） | ≤2pC |
| 1.4 | 沖擊電壓試驗(95℃～100℃，95kV，正負極性各10次） | 不擊穿 |
| 1.5 | 沖擊電壓試驗(95℃～100℃，115kV，正負極性各10次） | 不擊穿 |
| 1.6 | 空氣中恒壓負荷循環試驗（22KV。加熱循環至少8h，導體穩定在95℃～100℃至少2h，自然冷卻至少3h，共30次熱循環） | 不擊穿 |
| 1.7 | 水中恒壓負荷循環試驗（22KV。加熱循環至少8h，導體穩定在95℃～100℃至少2h，自然冷卻至少3h，共60次熱循環。從電纜端部注水進入導體，通過調整端部的高度，使中間接頭導體保持1m的水壓。同時中間接頭整體浸水，水面高出中間接頭1m） | 不擊穿 |
| 1.8 | 局部放電試驗 | |
| 1.8.1 | 局部放電（15kV，95℃～100℃） | ≤2pC |
| 1.8.2 | 局部放電（15kV，環境溫度） | ≤2pC |
| 1.9 | 沖擊電壓試驗（95KV，正負極性各10次） | 不擊穿 |
| 1.10 | 沖擊電壓試驗（95℃～100℃，115kV，正負極性各10次） | 不擊穿 |
| 1.11 | 交流耐壓試驗（22kV，15min） | 不擊穿 |
| 1.12 | 檢驗（檢查） | 樣品無異常 |
| 2 | 試驗程序 | |
| 2.1 | 交流耐壓試驗（39kV，5min） | 不擊穿 |
| 2.2 | 短路熱穩定試驗（升高到電纜導體的θSC下，，2s，短路2次） | 無可見損傷 |
| 2.3 | 短路動穩定試驗（在Id下，不小于10ms，1次） | 無可見損傷 |
| 2.4 | 沖擊電壓試驗(95kV，正負極性各10次） | 不擊穿 |
| 2.5 | 交流耐壓試驗（22kV，15min） | 不擊穿 |
| 2.6 | 檢驗（檢查） | 樣品無異常 |
| 序號 | 試驗項目 | 標準要求 |
|---|---|---|
| 1 | 試驗程序 | |
| 1.1 | 交流耐壓試驗（117kV，5min） | 不擊穿 |
| 1.2 | 局部放電試驗（45KV） | ≤10pC |
| 1.3 | 沖擊電壓試驗(95℃～100℃，200kV，正負極性各10次） | 不擊穿 |
| 1.4 | 空氣中恒壓負荷循環試驗（65KV。從電纜端部注水進入導體，通過調整端部的高度，使中間接頭導體保持1m的水壓。加熱循環至少8h，導體穩定在95℃～100℃至少2h，自然冷卻至少3h，共30次熱循環） | 不擊穿 |
| 1.5 | 水中恒壓負荷循環試驗（65KV。加熱循環至少8h，導體穩定在95℃～100℃至少2h，自然冷卻至少3h，共30次熱循環。從電纜端部注水進入導體，通過調整端部的高度，使中間接頭導體保持1m的水壓。同時中間接頭整體浸水，水面高出中間接頭1m） | 不擊穿 |
| 1.6 | 局部放電試驗 | |
| 1.6.1 | 局部放電（45kV，95℃～100℃） | ≤2pC |
| 1.6.2 | 局部放電（45kV，環境溫度） | ≤2pC |
| 1.7 | 沖擊電壓試驗（200KV，正負極性各10次） | 不擊穿 |
| 1.8 | 交流耐壓試驗（22kV，15min） | 不擊穿 |
| 1.9 | 檢驗（檢查） | 樣品無異常 |
| 2 | 試驗程序 | |
| 2.1 | 交流耐壓試驗（117kV，5min） | 不擊穿 |
| 2.2 | 短路熱穩定試驗（升高到電纜導體的θSC下，，2s，短路2次） | 無可見損傷 |
| 2.3 | 短路動穩定試驗（在Id下，不小于10ms，1次） | 無可見損傷 |
| 2.4 | 沖擊電壓試驗(200kV，正負極性各10次） | 不擊穿 |
| 2.5 | 交流耐壓試驗（65kV，15min） | 不擊穿 |
| 2.6 | 檢驗（檢查） | 樣品無異常 |
沃爾核材致力于產品的不斷改進，因此我們保留不事先通知而改變?cè)O(shè)計、尺寸和數據的權力。

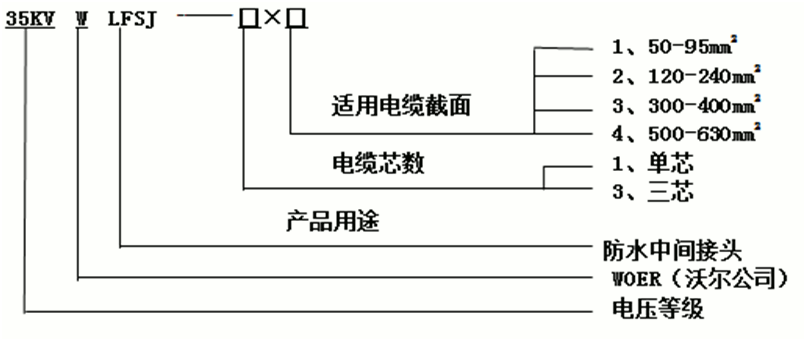

產品的型號、額定電壓、用途、適用電纜截面積等代碼組成，如圖所示：

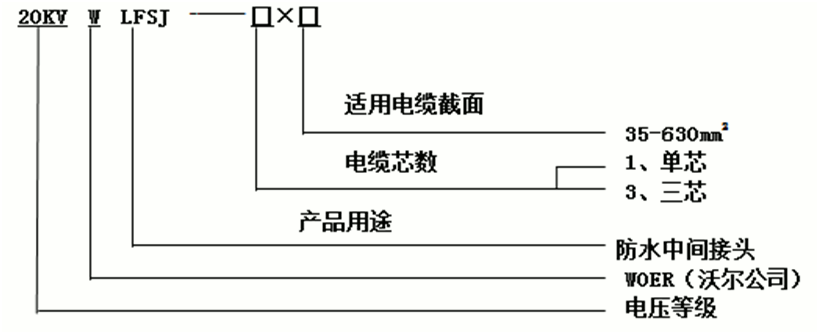

產品的型號、額定電壓、用途、適用電纜截面積等代碼組成，如圖所示

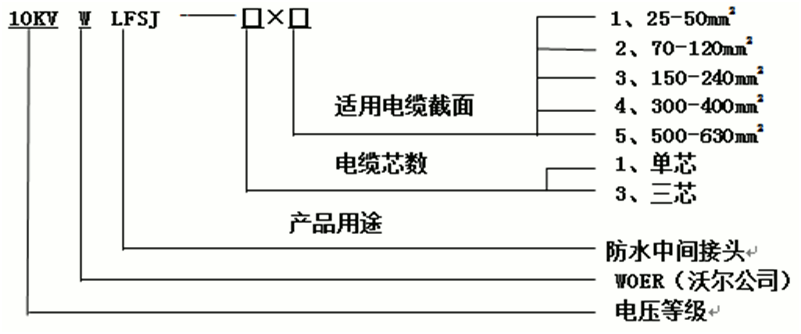

產品的型號、額定電壓、用途、適用電纜截面積等代碼組成，如圖所示：
