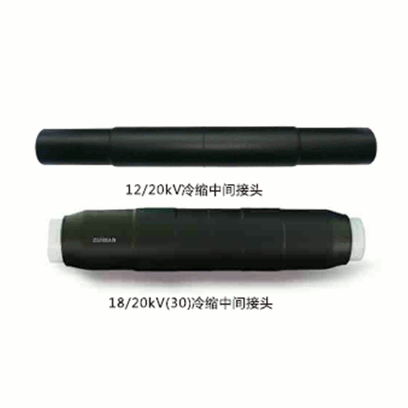

全冷縮中間接頭，是電纜中間接頭的一種形式，使用在兩條電纜的接續位置，起到恢復電纜結構及功能的作用。其主體部分是利用優質液態硅橡膠在工廠內注射硫化成型，再經擴徑、襯以塑料螺旋支撐物構成的。根據電壓等級的不同，分為1kV、8.7/15kV、12/20kV、18/30kV、26/35kV等電壓等級產品。
全冷縮技術：無需動火及特殊工具，也無逐漸套入的麻煩，只需輕輕抽取芯繩，就會依靠自身的彈性回縮，從而緊緊貼附在電纜上，完成安裝。
絕緣可靠：采用進口液體硅橡膠，確保優良的絕緣性和高恢復彈性，安裝后始終對電纜本體提供恒定持久的徑向壓力，局部放電量小，與電纜本體“同呼吸”。

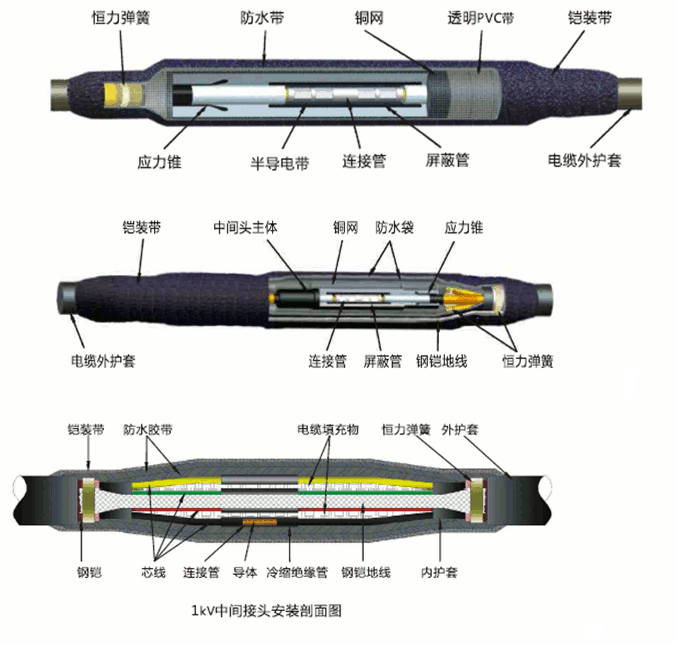

密封性好：采用密封膠和高性能防水膠帶配合密封方案，實現了中間頭主體、內護套、外護套三層防水結構，達到長期密封防水的功能。
安裝簡便：安裝簡單，操作的技術依賴性低，電纜預處理時，開剝距離短，安裝空間需要較小。接地采用恒力彈簧工藝，無需焊接或銅扎線，更加快捷可靠。
運用廣泛：外部可選用不同功能的防護殼體加以保護，使電纜中間接頭具有防腐、抗機械力沖擊、防火、防爆等特點。
產品電氣性能滿足IEC60502、 GB/J12706.4標準要求。
| 測試項目 | 標準要求及檢測結果 | |||
| 8.7/15kV | 12/20 kV | 18/30 kV | 26/35 kV | |
| 5min工頻耐壓試驗 | 39kV | 54kV | 81kV | 117kV |
| 未擊穿、未閃絡 | ||||
| 局部放電試驗 | 15 kV | 20 kV | 30 kV | 45 kV |
| 無可檢測放電 | ||||
| 空氣中負荷循環試驗 | 22 kV | 30 kV | 45 kV | 65 kV |
| 導體加熱至溫度95℃～100℃，共經受30個循環，未擊穿、未閃絡 | ||||
| 水中負荷循環試驗 | 22 kV | 30 kV | 45 kV | 65 kV |
| 導體加熱至溫度95℃～100℃，共經受30個循環，未擊穿、未閃絡 | ||||
| 沖擊電壓試驗 | 95 kV | 125 kV | 170 kV | 200 kV |
| 正負極性各10次，未擊穿、未閃絡 | ||||
| 正運行時最高允許溫度 | 90℃ | 90℃ | 90℃ | 90℃ |
| 短路時最高允許溫度 | 250℃ | 250℃ | 250℃ | 250℃ |
| 檢測項目 | 標準要求 | 結論 |
| 5min工頻耐壓試驗 | 8kV，不擊穿 | 通過 |
| 4h工頻耐壓試驗 | 7.2Kv,不擊穿 | 通過 |
沃爾核材致力于產品的不斷改進，因此我們保留不事先通知而改變設計、尺寸和數據的權力。
6～35kV冷縮中間接頭產品選型表
| 電壓等級 | 線芯數量 | 電纜截面/mm2 | 絕緣外徑/mm |
|---|---|---|---|
| 26/35kV | 1, 3 中間接頭 | 50-95 120-240 300-400 500-630 | 28.5-35 35.5-42 42.5-48 48.5-56 |
| 18/20 kV、18/30kV | 1, 3 中間接頭 | 35-50 70-185 240-500 630 | 20-26.5 27-34.5 35-44.5 46-49.5 |
| 12/20kV | 1, 3 中間接頭 | 25-50 70-120 150-240 300-400 500-630 | 18-21.5 21-26.5 25.5-32 32.5-37 39-44.3 |
| 8.7/15kV | 1, 3 中間接頭 | 25-50 70-120 150-240 300-400 500-630 | 16-19.5 19-24.5 23.5-30 30.5-35 37-42.3 |
| 6/10kV | 1, 3 中間接頭 | 50-70 95-150 185-300 400-500 630 | 16-19.5 19-24.5 23.5-30 30.5-35 37-42.3 |

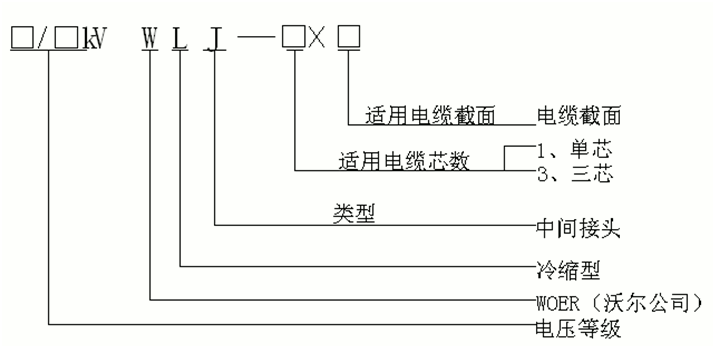

| 產品名稱 | 規格型號 | 適用電纜截面 |
| 冷縮單芯中間接頭 | 0.6/1kVWLJ-1/1 | 25-50mm2 |
| 0.6/1kVWLJ-1/2 | 70-120mm2 | |
| 0.6/1kVWLJ-1/3 | 150-240mm2 | |
| 0.6/1kVWLJ-1/4 | 300-400mm2 | |
| 冷縮二芯中間接頭 | 0.6/1kVWLJ-2/1 | 25-50mm2 |
| 0.6/1kVWLJ-2/2 | 70-120mm2 | |
| 0.6/1kVWLJ-2/3 | 150-240mm2 | |
| 0.6/1kVWLJ-2/4 | 300-400mm2 | |
| 冷縮三芯中間接頭 | 0.6/1kVWLJ-3/1 | 25-50mm2 |
| 0.6/1kVWLJ-3/2 | 70-120mm2 | |
| 0.6/1kVWLJ-3/3 | 150-240mm2 | |
| 0.6/1kVWLJ-3/4 | 300-400mm2 | |
| 冷縮四芯中間接頭 | 0.6/1kVWLJ-4/1 | 25-50mm2 |
| 0.6/1kVWLJ-4/2 | 70-120mm2 | |
| 0.6/1kVWL J-4/3 | 150-240mm2 | |
| 0.6/1kVWLJ-4/4 | 300-400mm2 | |
| 冷縮五芯中間接頭 | 0.6/1kVWLJ-5/1 | 25-50mm2 |
| 0.6/1kVWLJ-5/2 | 70-120mm2 | |
| 0.6/1kVWLJ-5/3 | 150-240mm2 | |
| 0.6/1kVWLJ-5/4 | 300-400mm2 |
