用于高壓電氣設備，適用于EN 50180&EN 50181標準的TYPE “C”套管，為套管與電纜提供全絕緣，屏蔽可觸摸連接。
下載手冊15kV歐式630/1250A屏蔽型可分離連接器，包含：WEBⅢ 15/630（1250）歐式新型前插頭，WEBKⅢ 15/630（1250）歐式新型后插頭，歐式后插式避雷器(多種型號)。產品分630A、1250A兩個系列。

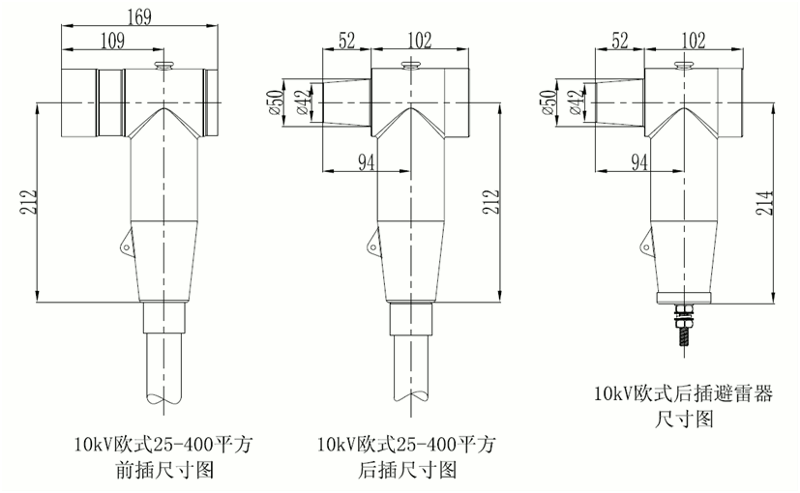

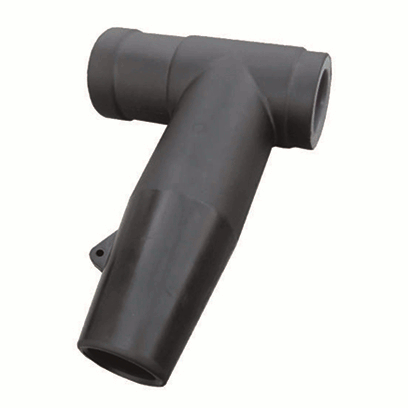

WEBⅢ 15/630（1250）歐式新型前插頭適用于環網開關柜的（交聯電力電纜）進出線終端，與開關柜的進出線套管座、電纜分支箱的穿墻套管、雙通套管連接。也適用于箱式變電站裝置。提供電力電纜到開關柜或電纜分支箱的全絕緣，全密封連接。前插工作時用螺栓連接在開關柜套管插座上；其尾部可直接用絕緣塞堵塞，也可擴展連接后插式電纜插頭或后插式避雷器。產品符合標準EN 50180 & 50181中C型套管設計。

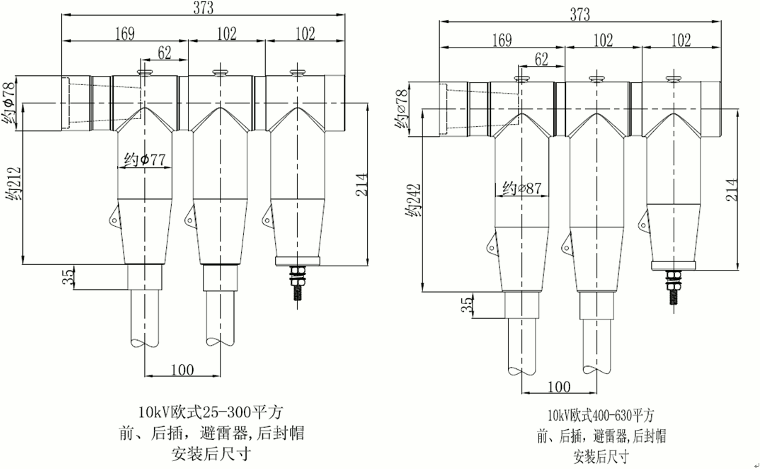

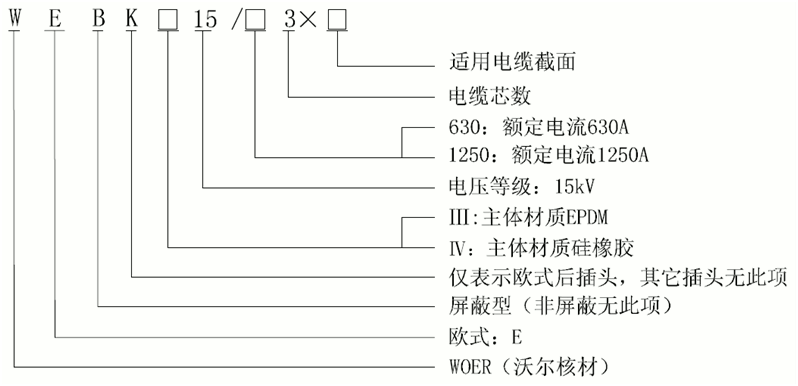

WEBKⅢ 15/630（1250）歐式新型后插頭和WEBⅢ 15/630（1250）歐式新型前插頭或另外的WEBKⅢ 15/630（1250）歐式新型后插頭連接，提供擴展的電纜連接回路（分支），它不能直接和套管連接。尾部可直接用絕緣塞堵住，也可擴展連接另外一路后插電纜頭或后插式避雷器。
| 額定電壓 | 15kV |
| 適用套管類型（前插） | C 型 |
| 工頻耐壓(AC) | 39kV/5min |
| 局部放電 | 15kV,≤10pC |
| 沖擊電壓(正負極性各10 次) | 95kV |
| 屏蔽電阻 | ≤5000Ω |
| 適用電纜截面 | 25-630mm2 |
| 注：該產品滿足IEC 60502.4 及GB/T 12706.4 要求。 | |
| 序號 | 項目 | 單位 | 參數 | ||||||
|---|---|---|---|---|---|---|---|---|---|

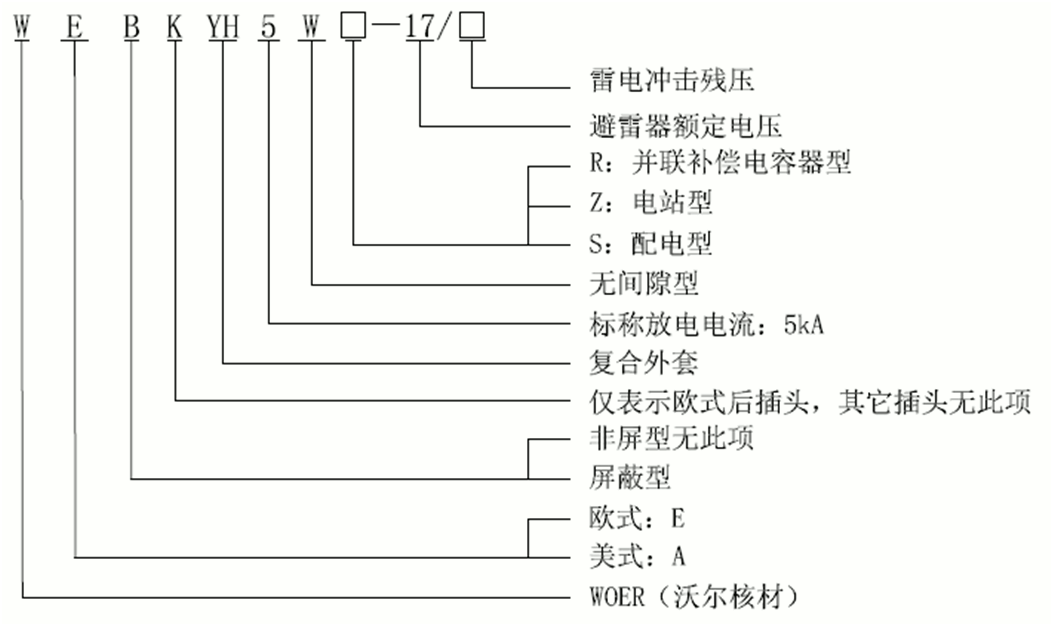

| 1 | 產品型號 | - | YH5WS-17/50 | YH5WZ-17/45 | HY5WZ-17/45 | YH5WR-17/45 | YH5WZ-10/27 | YH5WS-10/30 | YH5WS-13/36 |
| 2 | 系統標稱電壓 | kV | 10 | 10 | 10 | 10 | 6 | 6 | 10 |
| 3 | 避雷器額定電壓 | kV | 17 | 17 | 17 | 17 | 10 | 10 | 13 |
| 4 | 持續運行電壓 | kV | 13.6 | 13.6 | 13.6 | 13.6 | 8.0 | 8.0 | 10.4 |
| 5 | 標稱放電電流In | kA | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| 6 | 直流1mA參考電壓 | kV | ≥25 | ≥24 | ≥24 | ≥24 | ≥14.4 | ≥15 | ≥19.3 |
| 7 | 0.75U1mA泄漏電流 | μA | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 |
| 8 | 陡波沖擊殘 | kV | ≤57.5 | ≤51.8 | ≤51.8 | ≤51.8 | ≤31 | ≤34.6 | ≤41.3 |
| 9 | 雷電沖擊殘壓 | kV | ≤50 | ≤45 | ≤45 | ≤45 | ≤27 | ≤30 | ≤36 |
| 10 | 操作沖擊殘壓 | kV | ≤42.5 | ≤35 | ≤38.3 | ≤38.3 | ≤23 | ≤25.6 | ≤30.7 |
| 11 | 14.3kV下局部放電 | pC | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 |
| 12 | 2mS方波沖擊電流耐受 | A | 100 | 200 | 200 | 400 | 150 | 75 | 150 |
| 13 | 大電流沖擊耐受 | kA | 65 | 65 | 80 | 65 | 65 | 65 | 65 |
沃爾核材致力于產品的不斷改進，因此我們保留不事先通知而改變?cè)O(shè)計、尺寸和數據的權力。
