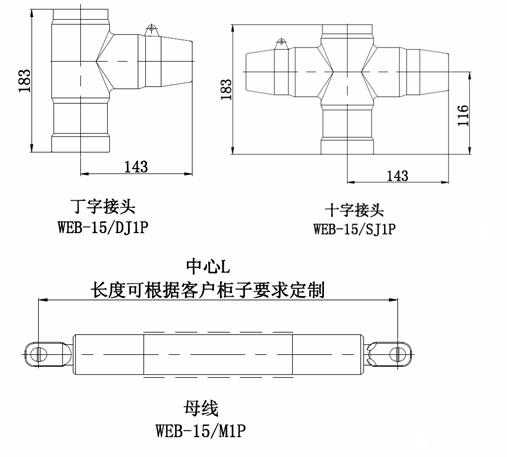

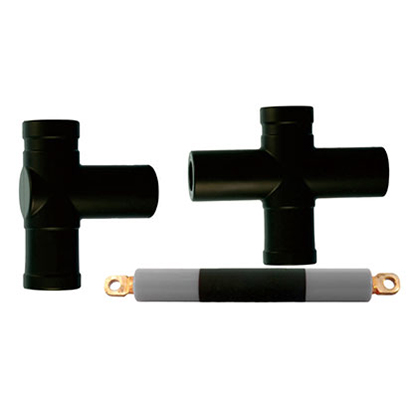

偏位頂擴母線連接器用于SF6絕緣金屬開關設備的頂部擴展連接，對負荷開關、母線之間實現全密封、全絕緣連接、完全避免了高壓裸露在惡劣天氣下所帶來的致命缺陷，且安裝簡便、可靠性高。

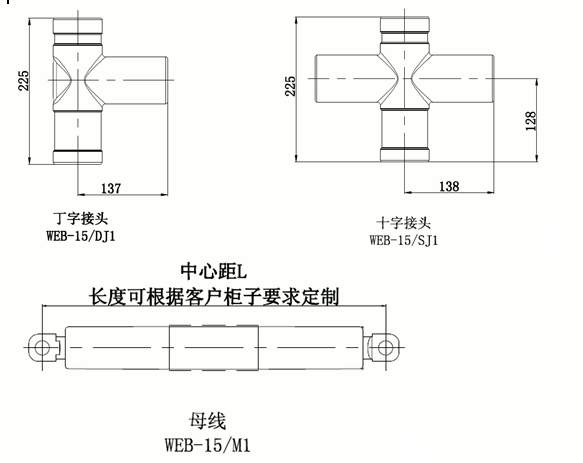

下載手冊接頭主體采用優質SIR材料制成，母線中心距尺寸根據客戶需求進行定制，且母線端部安裝孔可分為圓孔與腰孔不同種類。適用于額定電壓12kV，額定電流630A的電氣系統，套管接口符合DIN47636、EN50180&50181標準要求。在滿足其標準性能的前提下較1代偏位頂擴母線連接器結構精簡、安裝更加簡便。
沃爾核材致力于產品的不斷改進，因此我們保留不事先通知而改變?cè)O(shè)計、尺寸和數據的權力。
偏位頂擴母線連接器電氣性能：
| 額定電壓 | 12kV |
| 額定電流 | 630A |
| 工頻耐壓(AC) | 42kV/5min |
| 局部放電 | 13.2kV,≤5pC |
| 沖擊電壓(正負極性各15 次) | 95kV |
| 屏蔽電阻 | ≤5000Ω |
| 套管接口 | C型 |
