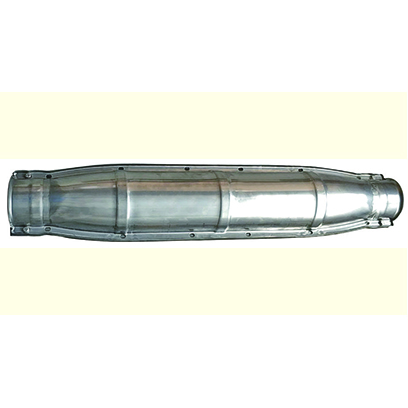

本產品主材采用高強度的304不銹鋼材料,內表面貼合柔性防火棉(鋁箔包覆)。中間接頭主體采用自粘性防火抗電弧膠帶進行包覆,防爆盒兩端內部與電纜間隙處塞上膨脹阻燃型柔性防火泥,其次防爆盒內放入膨脹型防爆阻火包,再加上外部高強度阻燃防爆盒的保護,整體結構采用三層防火防爆的方式,從而達到整體防火防爆的作用, 產品通過了國家防爆電氣產品質量監督檢驗中心防爆合格證驗證和檢測,滿足標準GB 3836.1-2010《爆炸性環境第1部分:設備通用要求》、GB 3836.3-2010 《爆炸性環境 第3部分:由增安型“e”保護的設備》要求。本產品主要應用于電力電纜中間接頭在發生故障時,將爆炸所產生的高壓氣流、火焰及碎片限制在防爆盒內,也防止故障引起的火災蔓延和爆炸沖擊對其他電力設施造成大范圍的危害。防火防爆盒安裝在中間接頭外部,正常運轉時能保護中間接頭免受外力破壞,具有一定的機械保護作用,同時阻止因接頭周邊電力設施燃燒蔓延而損壞中間接頭。當中間接頭因意外故障失火、爆炸時能起到防火、防爆的作用,也能對電纜溝內其它電纜或周邊設備有一定的防護隔離作用;中間接頭防火防爆盒為兩半抱合,現場施工安裝方便。防爆盒兩邊法蘭結合處有密封膠條,兩端再纏上防水帶,有一定的防水性能。
產品特色:
序號 | 檢驗項目 | 技術要求 | |
1 | 雷電沖擊耐受電壓試驗(75KV峰值) | 樣品無擊穿 | |
2 | 爆炸試驗(12KV、20KA、0.1s) | 樣品無損傷,無開裂 | |
3 | 結構檢查 GB3836.1 GB3836.3 有關條款 | 整機 | 1)銘牌、警告牌符合標準規定。 2)接地及標志符合標準規定。 3)結構符合標準要求 |
4 | 抗沖擊試驗 GB3836.1 26.4 | 外殼 | 外殼承受質量1.0kg的試驗物體從高度 0.7m垂直落下所產生的沖擊能量,結果無損壞。 |
5 | 溫度試驗 GB3836.1 26.5.1 | 整機 | 樣品外殼、電纜芯線接頭部位、電纜澆封處、密封墊最高表面溫度符合標準要求。 |
6 | 外殼防護等級試驗GB3836.1 26.4.5 | 整機 | 6 級防塵試驗:將樣品置于防塵箱中,接上抽氣管道,抽氣負壓值小于2KPa,試驗時間2h,試驗后檢查樣品內無進塵。 6級防水試驗:用Φ12.5mm噴頭試驗裝置進行,總流量100L/min,試驗時間3min,試驗后檢查樣品內無進水。 |
7 | 引入裝置夾緊試驗GB3836.1 附錄A.3 | 引入裝置 | 在電纜上施加960N的拉力6h,結果無位移。 |
8 | 絕緣介電強度試驗 GB3836.36.1 | 相對地 | 在樣品相間、相對地間施加21000V試驗電壓,歷時60s,無擊穿現象。 |
序號 | 名 稱 | 規格尺寸 | 適用電纜截面 |
---|---|---|---|
1 | 10KV三芯電纜中間接頭不銹鋼防火防爆盒(900mm×Φ180mm) | 長0.9m,中間內腔Φ180mm,兩端進口Φ120 | 10kV三芯電纜(25-400mm2) 適用于狹窄電纜溝井, 僅用于中間頭主體防爆 |
2 | 10KV三芯電纜中間接頭不銹鋼防火防爆盒(1400mm×Φ180mm) | 長1.4m,中間內腔Φ180mm,兩端進口Φ120 | 10kV三芯電纜(25-400mm2) |
其他規格和長度也可定做(如1.1m長、1.6m長)
