適用于25kV美式200A電氣系統，廣泛用于美式箱變、環網柜、電纜分支箱、地埋式變壓器及其它電氣設備的高壓電氣連接。
下載手冊產品介紹:
PT插頭：
用于為電動操作機構或計量保護裝置提供電源的互感器（一次繞組帶有熔斷保護裝置，配有電纜插頭套管插座；套管插座尺寸外形符合美國標準IEEE Std 386的25kV套管外型標準）高壓端提供全絕緣、全屏蔽、全密封的連接。

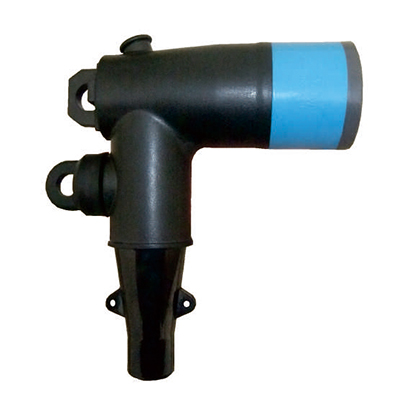

25kV美式200A肘型插頭:
適用于25kV美式200A電氣系統，廣泛用于美式箱變、環網柜、電纜分支箱、地埋式變壓器及其它電氣設備的高壓電氣連接。與之相連的有：?jiǎn)瓮ㄌ坠堋㈦p通套管、母排的200A接口等。
產品特點
為全絕緣、全密封、全屏蔽產品，緊壓裝置保證了其使用的可靠性，相對于其它配置，結構尺寸更緊湊。
測試點可安裝帶電顯示器或故障指示器，以便顯示設備帶電狀態和故障狀態。
導電桿連接頭具有滅弧功能，可作為負荷開關開斷200A的電流，但不能切斷故障電流。
屏蔽型插頭的內外屏設計使得電場結構更加優化；均勻外屏蔽層，接地電阻小于5000Ω，有效的使電纜頭外表面保持零電位，確保維護操作人身安全。
插頭尾部與電纜之間用冷縮管收縮密封，有效的解決了電纜潮氣入浸的問題。
PT插頭為單芯全配套產品，使用時，不需另配密封組件。
電氣性能 | |
額定電壓 | 25kV |
額定電流 | 200A |
工頻耐壓（AC） | 54kV/5min |
局部放電 | 22.8kV，≤10pC |
沖擊電壓（正負極性各10次） | 125kV |
屏蔽電阻 | ≤5000Ω |
適用電纜截面積 | 25～120mm2 |
注：該產品滿足IEC 60502.4 、IEEE 386及GB/T 12706.4要求。
主要配件:PT插頭：插頭外套 冷縮管 恒力彈簧 異型螺栓和蝶形螺母 地線 壓片 硅脂膏 清潔紙
25kV美式200A肘型插頭：插頭外套 導電桿 密封管 專用端子 專用扳手 硅脂膏 清潔紙
