產品簡介:
美式200A單、雙通套管，與200A套管座(套管井)連接，適用于美式200A電氣系統，廣泛用于美式箱變、地埋式變壓器及其它電氣設備的高壓電氣連接。
產品接口符合標準IEEE386中200A套管設計。
產品特點:
為全絕緣、全密封、全屏蔽產品,緊壓裝置保證了其使用的可靠性，相對于其它配置，結構尺寸更緊湊。
內外屏設計使得電場結構更加優化；均勻外屏蔽層，接地電阻小于5000Ω，有效的使電纜頭外表面保持零電位，確保維護操作人身安全。雙通套管導電件為一體鍛壓成型，接觸電阻小于同類產品，是國際最先進的箱變配件。
雙通套管接頭內設有獨特的棘輪結構,可將接頭旋轉至合適位置且并不影響性能。
良好的密封性能可在水下運行。
電氣性能 | |
額定電壓 | 15kV |
額定電流 | 200A |
工頻耐壓（AC） | 39kV/5min |
局部放電 | 15kV，≤10pC |
沖擊電壓（正負極性各10次） | 95kV |
開斷電流 | 14.4kV，200A，10次操作 |
屏蔽電阻 | ≤5000Ω |
注：該產品滿足IEC 60502.4 、IEEE 386及GB/T 12706.4要求。

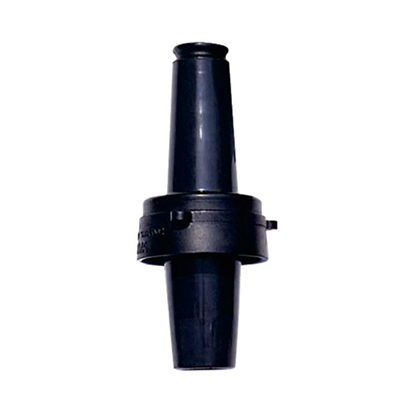

主要配件:美式200A單通套管：?jiǎn)瓮ㄌ坠?六角扳手 硅脂膏 清潔紙

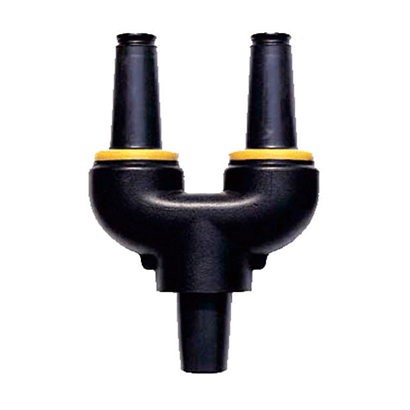

美式200A雙通套管：雙通套管 壓板 異型螺栓和蝶形螺母 硅脂膏 清潔紙
