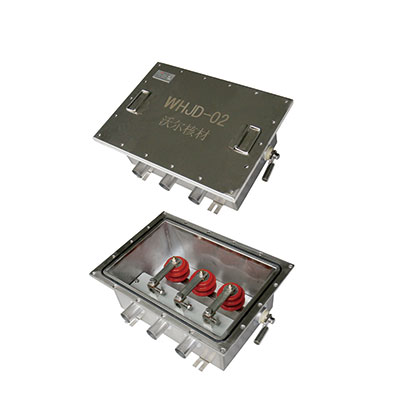

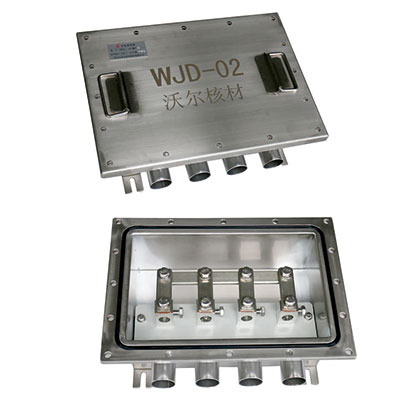

本產品適用于高壓單芯電力電纜金屬護套的接地保護,包含系統額定電壓U0/U:8.7/15kV、19/33kV、26/35kV、48/66kV、64/110kV、76/138kV、127/220kV。采用不銹鋼作為保護外殼,內部可澆注樹脂。護層保護器采用ZnO壓敏電阻作為保護元件,外絕緣采用進口絕緣材料制成。使得本產品擁有優良的伏安特性曲線,保護性能極好。
序號 | 實驗項目 | 技術要求 |
---|---|---|
1 | 直流耐壓試驗 | 20kV,歷時1min,不閃絡,不擊穿 |
2 | 沖擊電壓試驗 | 峰值40kV,正負極性各10次,不閃絡,不擊穿 |
3 | 連接排與外殼間絕緣電阻試驗 | 不小于20MΩ |
4 | 連接排接觸電阻試驗 | 不大于20μΩ |
序號 | 實驗項目 | BHQ-7/600 | BHQ-10/600 |
---|---|---|---|
1 | 通流容量(2ms方波沖擊電流) | 600A,18次 | 600A,18次 |
2 | 直流1mA參考電壓試驗 | ≥4 kV | ≥5.8 kV |
3 | 額定電壓 | 2.8 kV | 4kV |
4 | 持續運行電壓(kV) | 2.24 | 3.2 |
5 | 殘壓比 | K≤2 | K≤2 |
6 | 標稱放電電流下的殘壓(10kA) | ≤7kV | ≤10kV |
