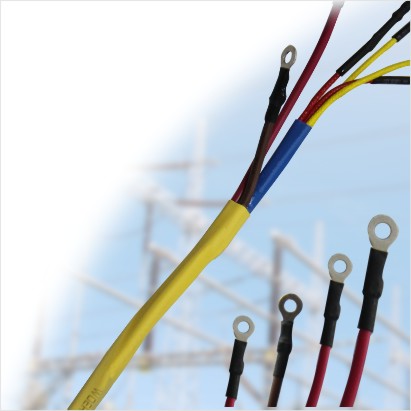

壁管由柔軟阻燃聚烯烴和熱熔膠雙層構成，外層聚烯烴柔軟、阻燃、低溫收縮，內層熱熔膠能緩沖機械應變和密封性強。主要功能是密封防水、防腐、防漏氣。主要應用于電子設備的電線連接、汽車線束、家電線束、電線電纜分支處、金屬管線、電線電纜修補、潛水泵接線等需要密封的場合。
l 熱縮倍率：2:1
l 起始收縮溫度：≥+70℃
l 完全收縮溫度：≥+125℃
l 使用溫度：-45℃~+125℃
l 柔軟、外層阻燃
l 環保標準：RoHS
l 標準顏色：黑（其它顏色可定做）
外層技術指標 | ||
性能 | 指標 | 試驗方法 |
拉伸強度 | ≥10.4 MPa | ASTM D 2671 |
斷裂伸長率 | ≥200% | ASTM D 2671 |
老化后強度 | ≥7.3 MPa | 158℃×168h |
老化后斷裂伸長率 | ≥100% | 158℃×168h |
軸向變化率 | -8%~+8% | ASTM D 2671 |
阻燃性 | 通過 | ASTM D 2671 B 法 |
擊穿強度 | ≥15kV/mm | IEC 60243 |
體積電阻率 | ≥1014 Ω·cm | IEC 60093 |
熱熔膠技術指標 | ||
性能 | 指標 | 試驗方法 |
軟化點 | 95±5℃ | ASTM E 28 |
吸水率 | ＜0.2% | ASTM D 570 |
剝離強度（PE） | ≥120N/25mm | ASTM D 1000 |
剝離強度（Al） | ≥80N/25mm | ASTM D 1000 |
規格 | 供貨內徑 (mm) | 全縮后尺寸 (mm) | 標準包裝 米/盤，米/根 | |||
英制 | 公制 | 內徑 | 總壁厚 | 膠層壁厚 | ||
1/16 | Φ1.6 | ≥1.6 | ≤0.8 | 0.60±0.30 | 0.30±0.20 | 200 |
3/32 | Φ2.4 | ≥2.4 | ≤1.2 | 0.70±0.30 | 0.35±0.20 | 200 |
1/8 | Φ3.2 | ≥3.2 | ≤1.6 | 0.70±0.30 | 0.35±0.20 | 200 |
3/16 | Φ4.8 | ≥4.8 | ≤2.4 | 0.80±0.30 | 0.40±0.20 | 100 |
1/4 | Φ6.4 | ≥6.4 | ≤3.2 | 0.80±0.30 | 0.40±0.20 | 100 |
5/16 | Φ7.9 | ≥7.9 | ≤3.9 | 0.90±0.30 | 0.45±0.20 | 100 |
3/8 | Φ9.5 | ≥9.5 | ≤4.8 | 0.90±0.30 | 0.45±0.20 | 50 |
1/2 | Φ12.7 | ≥12.7 | ≤6.4 | 0.95±0.40 | 0.45±0.20 | 1.22 |
5/8 | Φ15.9 | ≥15.9 | ≤7.9 | 0.95±0.40 | 0.45±0.20 | 1.22 |
3/4 | Φ19.1 | ≥19.1 | ≤9.5 | 1.00±0.40 | 0.45±0.20 | 1.22 |
1 | Φ25.4 | ≥25.4 | ≤12.7 | 1.10±0.40 | 0.50±0.20 | 1.22 |
1-1/4 | Φ31.8 | ≥31.8 | ≤15.0 | 1.15±0.40 | 0.50±0.20 | 1.22 |
