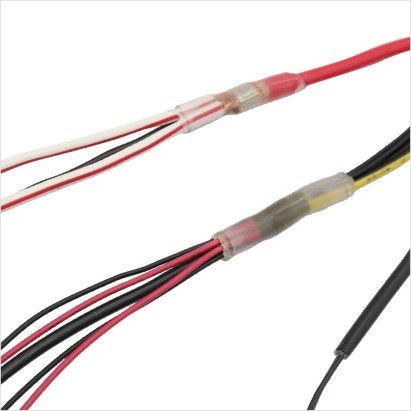

SBRS-(4X)GBK 4:1汽車線束用低溫收縮雙壁管由柔軟聚烯烴和熱熔膠雙層構成,外層聚烯烴絕緣阻燃材料,內層熱熔膠能緩沖機械應變和密封性強。
產品針對汽車線束設計,對不同尺寸線束或變徑處進行有效保護,防水密封,產品可在較低溫度下實現收縮保護,可防止高溫對線束造成影響。
產品特點:
l 熱縮倍率:4:1
l 起始收縮溫度:≥+60℃
l 完全收縮溫度:≥+105℃
l 使用溫度:-45℃~+125℃
l 外層阻燃、抗紫外線
l 環保標準:RoHS
l 標準顏色:黑(其它顏色可定做)
外層技術指標 | ||
性能 | 指標 | 試驗方法 |
拉伸強度 | ≥10.4 MPa | ASTM D 2671 |
斷裂伸長率 | ≥200% | ASTM D 2671 |
熱老化后強度 | ≥7.3 MPa | 158℃×168h |
熱老化后斷裂伸長率 | ≥100% | 158℃×168h |
軸向變化率 | -8%~+8% | ASTM D 2671 |
阻燃性 | 通過 | ASTM D 2671 B法 |
擊穿強度 | ≥15kV/mm | IEC 60243 |
體積電阻率 | ≥1014Ω·cm | IEC 60093 |
熱熔膠技術指標 | ||
性能 | 指標 | 試驗方法 |
軟化點 | 95±5℃ | ASTM E 28 |
吸水率 | <0.2% | ASTM D 570 |
剝離強度(PE) | ≥120N/25mm | ASTM D 1000 |
剝離強度(Al) | ≥80N/25mm | ASTM D 1000 |
規格 | 供貨內徑 (mm) | 全縮后尺寸 (mm) | 標準包裝 米/盤,米/根 | |||
英制 | 公制 | 內徑 | 平均總壁厚 | 膠層壁厚 | ||
5/32 | Φ4.0 | ≥4.0 | ≤0.95 | 1.40±0.30 | 0.60±0.20 | 200 |
1/4 | Φ6.0 | ≥6.0 | ≤1.27 | 1.70±0.30 | 0.80±0.20 | 100 |
5/16 | Φ8.0 | ≥8.0 | ≤1.65 | 2.00±0.30 | 0.95±0.20 | 100 |
2/5 | Φ10.0 | ≥10.0 | ≤2.00 | 2.30±0.40 | 1.10±0.20 | 1.22 |
1/2 | Φ12.0 | ≥12.0 | ≤2.41 | 2.45±0.40 | 1.20±0.20 | 1.22 |
3/4 | Φ18.0 | ≥18.0 | ≤4.45 | 2.60±0.40 | 1.34±0.30 | 1.22 |
